Fenêtre Connexions audio

La fenêtre Connexions audio permet de configurer les bus d’entrée et de sortie, les voies de Groupe et FX, et les effets et instruments externes. En outre, vous pouvez utiliser cette fenêtre pour accéder à la Control Room et la configurer.

  • Pour ouvrir la fenêtre Connexions audio, sélectionnez Studio > Connexions audio.

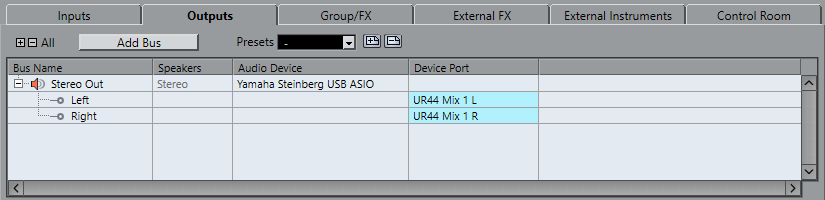

Onglets entrée/sortie

Les onglets Entrées et Sorties vous permettent de configurer et de paramétrer les bus d'entrée et de sortie.

Voici les options disponibles au-dessus de la liste des bus :

Ajouter bus

Permet d’ouvrir la boîte de dialogue Ajouter bus d’entrée et de créer une nouvelle configuration de bus.

Préréglages

Permet d’ouvrir le menu Préréglages et de sélectionner des préréglages de configuration de bus. Enregistrer permet d'enregistrer une configuration de bus dans un préréglage. Supprimer permet de supprimer le préréglage sélectionné.

Tout agrandir/réduire

Permet de développer/réduire tous les bus de la liste des bus.

Voici les colonnes disponibles dans la liste des bus :

Nom de bus

Liste les bus. Cliquez sur le nom d’un bus pour le sélectionner ou le renommer.

HP

Indique la configuration de haut-parleurs (mono, stéréo, Surround) de chaque bus.

Périphérique audio

Indique le pilote ASIO sélectionné.

Port périphérique

Indique quelles entrées/sorties physiques de la carte son sont utilisées par le bus. Permet de développer l’entrée du bus pour afficher tous les canaux de haut-parleurs. Quand l’entrée du bus est réduite, seul le premier port utilisé par le bus est visible.

Le menu local Port périphérique indique combien de bus sont connectés à tel ou tel port. Les bus sont indiqués entre crochets à côté du nom du port.

Il est possible d’afficher jusqu’à trois assignations de bus de cette manière. Quand davantage de connexions ont été effectuées, un numéro figure à la fin du nom du port.

Par exemple, Adat 1 [Stereo1] [Stereo2] [Stereo3] (+2) signifie que le port Adat1 est assigné à trois bus stéréo et à deux bus supplémentaires.

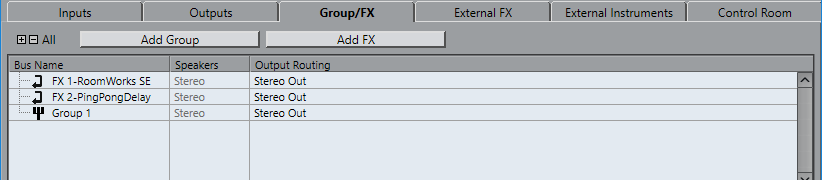

Onglet Groupe/FX

Cet onglet vous permet de créer des voies/pistes de Groupe ou FX et de leur assigner des sorties.

Voici les options disponibles au-dessus de la liste des bus :

Ajouter un groupe

Permet d’ouvrir la boîte de dialogue Ajouter piste de Groupe et de créer une nouvelle piste de voie de Groupe.

Ajouter FX

Permet d’ouvrir la boîte de dialogue Ajouter piste de Voie FX et de créer une nouvelle piste de voie FX.

Tout agrandir/réduire

Permet de développer/réduire tous les bus de la liste des bus.

Voici les colonnes disponibles dans la liste des bus :

Nom de bus

Liste les bus. Cliquez sur le nom d’un bus pour le sélectionner ou le renommer.

HP

Indique la configuration de haut-parleurs (mono, stéréo, Surround) de chaque bus.

Routage de sortie

Cette colonne permet de sélectionner le routage de sortie du bus correspondant.

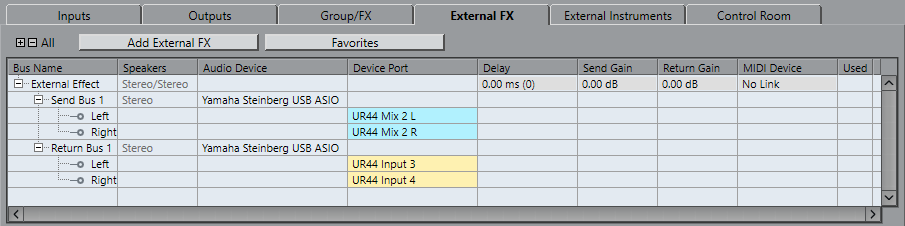

Onglet Effets externes

Cet onglet permet de créer des effets Send ou des bus de retour. Vous pouvez y connecter des effets externes que vous pourrez ensuite sélectionner à partir du programme, via les menus locaux des effets.

Voici les options disponibles au-dessus de la liste des bus :

Ajouter effet externe

Permet d’ouvrir la boîte de dialogue Ajouter effet externe et de configurer un nouvel effet externe.

Favoris

Permet d’enregistrer les configurations des effets externes en tant que favoris afin de les recharger ultérieurement.

Tout agrandir/réduire

Permet de développer/réduire tous les bus de la liste des bus.

Voici les colonnes disponibles dans la liste des bus :

Nom de bus

Liste les bus. Cliquez sur le nom d’un bus pour le sélectionner ou le renommer.

HP

Indique la configuration de haut-parleurs (mono, stéréo, Surround) de chaque bus.

Périphérique audio

Indique le pilote ASIO sélectionné.

Port périphérique

Indique quelles entrées/sorties physiques de la carte son sont utilisées par le bus. Permet de développer l’entrée du bus pour afficher tous les canaux de haut-parleurs. Quand l’entrée du bus est réduite, seul le premier port utilisé par le bus est visible.

Le menu local Port périphérique indique combien de bus sont connectés à tel ou tel port. Les bus sont indiqués entre crochets à côté du nom du port.

Il est possible d’afficher jusqu’à trois assignations de bus de cette manière. Quand davantage de connexions ont été effectuées, un numéro figure à la fin du nom du port.

Par exemple, Adat 1 [Stereo1] [Stereo2] [Stereo3] (+2) signifie que le port Adat1 est assigné à trois bus stéréo et à deux bus supplémentaires.

Délai

Permet de saisir une valeur pour compenser un retard (latence) engendré par votre périphérique d’effet externe pendant la lecture. Cliquez avec le bouton droit dans la colonne Délai au niveau de l’effet et sélectionnez Calculer latence du plug-in externe pour déterminer automatiquement la valeur de délai.

À noter

La latence de la carte son est automatiquement prise en charge par Cubase.

Gain Send

Permet de régler le niveau du signal transmis à l’effet externe.

Gain retour

Permet de régler le niveau du signal transmis par l’effet externe.

À noter

Un niveau de sortie excessif des périphériques externes peut provoquer un écrêtage dans la carte son. Le paramètre Gain retour ne permet pas de corriger ce phénomène. Baissez plutôt le niveau de sortie du périphérique d’effet.

Périphérique MIDI

Cliquez dans cette colonne pour ouvrir un menu local et déconnecter l’effet du périphérique MIDI associé, sélectionner un périphérique MIDI, créer un périphérique ou ouvrir le Gestionnaire de périphériques MIDI afin d’éditer le périphérique MIDI.

Utilisé

Lorsque vous insérez un effet externe sur une piste Audio, cette colonne affiche une marque (x) pour indiquer que l’effet est en cours d’utilisation.

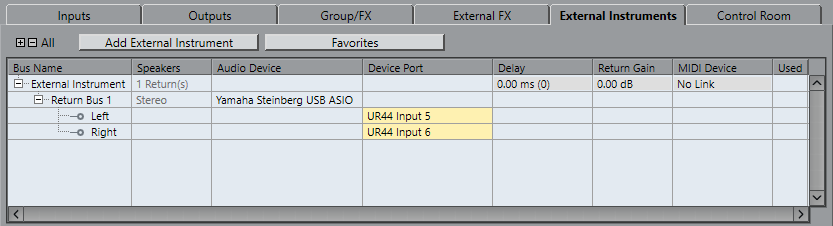

Onglet Instruments externes

Cet onglet permet de créer des bus d’entrée/sortie pour connecter des instruments externes.

Voici les options disponibles au-dessus de la liste des bus :

Ajouter instrument externe

Permet d’ouvrir la boîte de dialogue Ajouter instrument externe et de configurer un nouvel instrument externe.

Favoris

Permet d’enregistrer les configurations des instruments externes en tant que favoris afin de les recharger ultérieurement.

Tout agrandir/réduire

Permet de développer/réduire tous les bus de la liste des bus.

Voici les colonnes disponibles dans la liste des bus :

Nom de bus

Liste les bus. Cliquez sur le nom d’un bus pour le sélectionner ou le renommer.

HP

Indique la configuration de haut-parleurs (mono, stéréo, Surround) de chaque bus.

Périphérique audio

Indique le pilote ASIO sélectionné.

Port périphérique

Indique quelles entrées/sorties physiques de la carte son sont utilisées par le bus. Permet de développer l’entrée du bus pour afficher tous les canaux de haut-parleurs. Quand l’entrée du bus est réduite, seul le premier port utilisé par le bus est visible.

Le menu local Port périphérique indique combien de bus sont connectés à tel ou tel port. Les bus sont indiqués entre crochets à côté du nom du port.

Il est possible d’afficher jusqu’à trois assignations de bus de cette manière. Quand davantage de connexions ont été effectuées, un numéro figure à la fin du nom du port.

Par exemple, Adat 1 [Stereo1] [Stereo2] [Stereo3] (+2) signifie que le port Adat1 est assigné à trois bus stéréo et à deux bus supplémentaires.

Délai

Permet de saisir une valeur pour compenser un retard (latence) engendré par votre périphérique d’effet externe pendant la lecture. Cliquez avec le bouton droit sur la colonne Délai de l’instrument et sélectionnez Calculer latence du plug-in externe pour déterminer automatiquement la valeur de retard à utiliser pour compenser le délai.

À noter

La latence de la carte son est automatiquement prise en charge par Cubase.

Gain retour

Permet de régler le niveau du signal arrivant de l’instrument externe.

À noter

Un niveau de sortie excessif des périphériques externes peut provoquer un écrêtage dans la carte son. Le paramètre Gain retour ne permet pas de corriger ce phénomène. Baissez plutôt le niveau de sortie du périphérique d’effet.

Périphérique MIDI

Cliquez dans cette colonne pour ouvrir un menu local et déconnecter l’instrument du périphérique MIDI associé, sélectionner un périphérique MIDI, créer un périphérique ou ouvrir le Gestionnaire de périphériques MIDI afin d’éditer le périphérique MIDI.

Utilisé

Lorsque vous insérez un instrument externe dans une case d’instrument VST, cette colonne affiche une marque (x) pour indiquer que l’instrument est en cours d’utilisation.

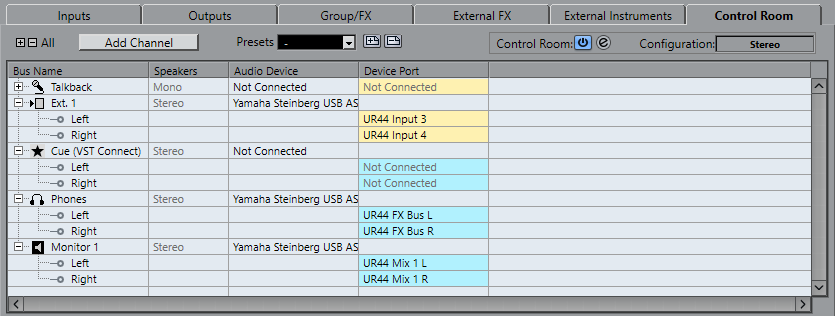

Onglet Control Room

Cet onglet permet d’activer et de configurer la Control Room.

Voici les options disponibles au-dessus de la liste des bus :

Activer/Désactiver Control Room

Permet d’activer/désactiver la Control Room.

Ouvrir la Control Room

Permet d'ouvrir la fenêtre Control Room.

Ajouter canal

Permet d’ouvrir un menu dans lequel vous pouvez sélectionner le type de canal que vous souhaitez ajouter. Vous pouvez ajouter les canaux suivants :

  • Entrée externe

  • Circuit d’ordre (Talkback)

  • Cue

  • Casque

  • Monitor

Préréglages

Permet d’ouvrir le menu Préréglages et de sélectionner des préréglages de configuration de bus. Enregistrer permet d'enregistrer une configuration de bus dans un préréglage. Supprimer permet de supprimer le préréglage sélectionné.

À noter

Vous pouvez enregistrer les cases d'effets d'insert des voies Cue, Monitor et Control Room dans des préréglages. Les préréglages vous permettent de conserver ces cases, qui ne sont pas enregistrées dans les projets.

Configuration

Affiche la configuration de canal sélectionnée.

Tout agrandir/réduire

Permet de développer/réduire tous les bus de la liste des bus.

Voici les colonnes disponibles dans la liste des bus :

Nom de bus

Liste les bus. Cliquez sur le nom d’un bus pour le sélectionner ou le renommer.

HP

Indique la configuration de haut-parleurs (mono, stéréo, Surround) de chaque bus.

Périphérique audio

Indique le pilote ASIO sélectionné.

Port périphérique

Indique quelles entrées/sorties physiques de la carte son sont utilisées par le bus. Permet de développer l’entrée du bus pour afficher tous les canaux de haut-parleurs. Quand l’entrée du bus est réduite, seul le premier port utilisé par le bus est visible.

Le menu local Port périphérique indique combien de bus sont connectés à tel ou tel port. Les bus sont indiqués entre crochets à côté du nom du port.

Il est possible d’afficher jusqu’à trois assignations de bus de cette manière. Quand davantage de connexions ont été effectuées, un numéro figure à la fin du nom du port.

Par exemple, Adat 1 [Stereo1] [Stereo2] [Stereo3] (+2) signifie que le port Adat1 est assigné à trois bus stéréo et à deux bus supplémentaires.
